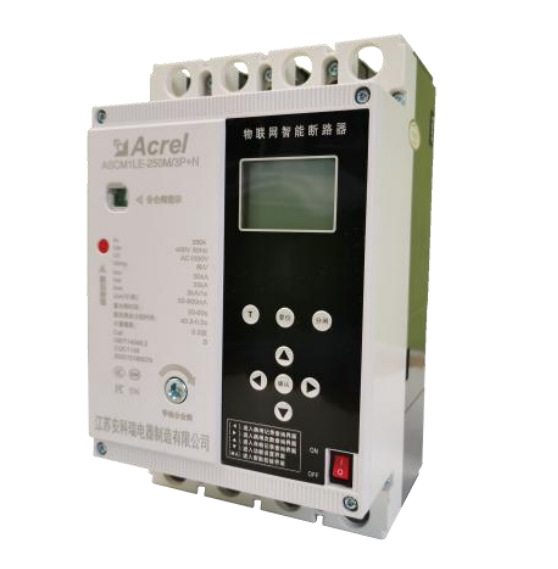

安科瑞三相智能塑壳断路器

一、产品概述

ASCM1系列智能塑壳断路器（以下简称智能塑壳断路器），其额定绝缘电压为1000V，适用于交流50Hz，额定电压为400V，额定电流至630A的三相四线中性点直接接地（TT）配电网络。智能塑壳断路器具有间接接触保护功能,防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；并可用来分配电能，保护线路，电源设备免受过载、过欠压、短路、过温、缺相、单相接地等故障的危害。

产品符合以下标准：

GB/T 14048.1-2012《低压电气设备和控制设备第 1 部分:总则》；

GB/T 14048.2-2008《低压电气设备和控制设备第 2 部分:断路器》；

GB/T 17701-2008《设备断路器》；

GB/Z 22202-2008《家用和类似用途的剩余电流动作断路器可靠性试验方法》；

JB/T《家用和类似用途的剩余电流动作断路器可靠性试验方法》；

JB/T《带或不带过载保护的剩余电流动作断路器》等。

二、功能特点

 采用高性能32位ARM微处理器，实时进行信号处理和智能控制。

 液晶显示，人机界面友好，操作简便。

 剩余电流（漏电）保护，剩余电流档位可在线整定。

 长延时、短延时和瞬时三段保护，采用电子式脱扣。

 具有高分断能力，保证线路短路保护的可靠性。

 过压保护，欠压保护，缺相保护。

 线路剩余电流、三相电源电压、负荷电流实时显示。

 保护功能及参数可在线设置修改。

 跳闸类型（剩余电流、过载、欠压、过压、缺相、过温）识别、显示，并可存储、查询、删除

 具有通信功能，可实现遥信、遥测、遥控、遥调。

 具有计量功能。

三、型号说明
