价格:￥0.00/台
品牌:敢为科技
型号:GW-2060
起订:1台
供应:1000台
发货:30天内

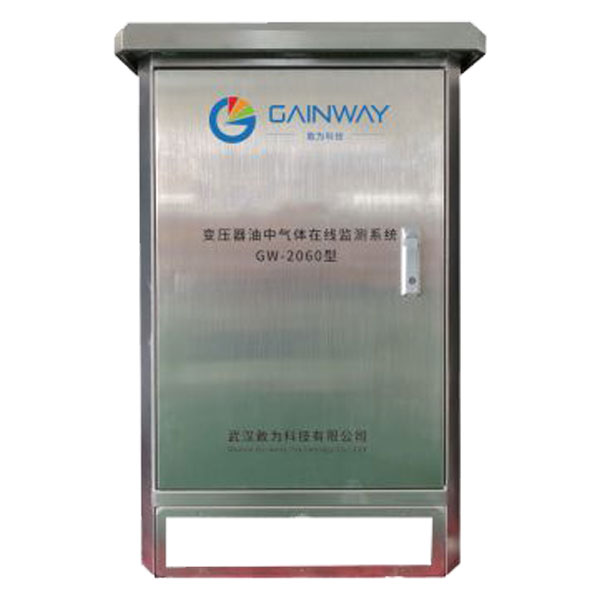

GW-2060型变压器油中气体在线监测系统将先进的半导体激光器技术和光声光谱技术良好的结合应用于变压器中气体的检测，可以实时连续监测变压器组油中七种气体（氢气、甲烷、乙烷、乙烯、乙炔、一氧化碳、二氧化碳）。该技术较传统的气相色谱技术而言，不需要频繁的维护以及耗材的更换，相对于纯光声光谱技术的缺陷，解决了光谱过宽交叉干扰严重的问题。该系统具有抗交叉干扰能力强，检测响应速度快，测量重复性好等特点。

测量气体 乙烯

应用领域 工业过程 - 燃煤发电

产品特性

性能
        检测精度高
        高灵敏度的微量气体检测技术，准确快速的分析识别，自主设计的精确的计算方法，测试结果更准确。
        性能稳定可靠
        满足DL/T 1498.2-2016《变电设备在线监测装置技术规范第2部分：变压器油中溶解气体在线监测装置》A类标准，检测精度优于国内外同类产品。
        快速检测
        可在一个采样周期内一次性完成七种特征气体和微水的检测。
后期维护
        性价比高
        采用纯物理的激光光谱的分析方法，使用寿命长，无需标气、载气等耗材，不需要经常维护，无需后续投资；
        免维护 易安装
        系统安装简便快捷，变压器无需停电，减少维护工作及费用。
使用
        采样周期短
        采样周期可设定，最小采样周期可设为1小时。

技术指标

产品型号	GW-2060-Ⅰ	GW-2060-Ⅱ	GW-2060-Ⅲ
测量种类	H2	H2、CO、C2H4、C2H2、H2O	H2、CH4、C2H6、C2H4、C2H2、CO、CO2、H2O
检测原理	激光光声光谱法
工作环境温度	-40℃～ 70℃
工作环境湿度	10～95%，无冷凝
工作电源	AC220V±10%，50Hz
介质	变压器矿物绝缘油
通信方式	RS485/RJ45/GPRS/光纤
分析周期	最短1小时可完成进油、脱气、测量，可连续进行监测
防护等级	IP65
监测终端外型尺寸	680*500*1050（mm）

气体组分	测量范围μL/L	测量误差限值
H2	2～20 20～2000	±2μL/L或±30% ±30%
CH4、C2H6、C2H4	0.5～10 10～1000	±0.5μL/L或±30% ±30%
C2H2	0.5～5 5～1000	±0.5μL/L或±30% ±30%
CO	25～100 100～5000	±25μL/L或±30% ±30%
CO2	25～100 100～15000	±25μL/L或±30% ±30%
H2O	0~100%（RS）	0.10%

技术原理

利用可调制的半导体激光光源发射特定波长的光照射到密闭的光声池中的被测样品上，样品吸收光能并以释放热能的方式退激。释放的热能使样品产生周期性加热，从而导致介质产生周期性压力波动，这种压力波动可用微音拾音器检测，并通过放大得到光声信号。如图所示，光声池中间一侧的电容型驻极体拾音器按照光脉冲的调制频率检测到这些微小的压力波，通过数据模型解析，最终得出油中溶解的不同组分故障气体的含量。
